[Marseille] Stade Orange Vélodrome (67,354)

[phil76]

Je ne veux pas faire mon pénible surtout vis à vis de Sloryburn qui est un spécialiste et que je respecte mais sur les photos d'Absolut, ce que j'appelle la flèche et qui serait le derrick est dirigée vers l'avant dans le même sens que la cabine de pilotage et à l'arrière on voit des contre poids donc là, je suis perplexe

Je pense qu'il va être basculé vers l'arrière sur son axe (ça doit avoir pas mal d'amplitude ce derrick).
Quant au crochet, c'est plutôt une poulie qui va faire la jonction entre le système de câbles du derrick et celui de la flèche (là aussi pour assurer l'amplitude derrick/flèche).

J'ai regardé quelques photos de cc6800 et ça me paraît assez cohérent. Comme celle-ci:

[sloryburn]

Voilà phil76 à très bien expliquer !!

En faite le genre de crochet qui à au bout du derrick sert à placer le pied de fléche , après une grue mobile fait le reste jusqu'au bout , est la ça ira sur 120 mètre de long

Une photo pour confirmer ça

[BenjyLC]

Moi je mets une pièce sur le fait que cette grue n'est pas une des deux mega grues.
Car elle a l'air de correspondre à la configuration de la photo de phil76, mais les mega grues n'auront pas cette configuration (cf actu AREMA).
Donc pour moi, celle là va servir au deplacement des radiales de toit sur le parvis, et les deux mega grues à la mise en place des blocs terminés.

[dorian84]

Moi je mets une pièce sur le fait que cette grue n'est pas une des deux mega grues.
Car elle a l'air de correspondre à la configuration de la photo de phil76, mais les mega grues n'auront pas cette configuration (cf actu AREMA).
Donc pour moi, celle là va servir au deplacement des radiales de toit sur le parvis, et les deux mega grues à la mise en place des blocs terminés.

Envoie moi ta pièce !!!

[waddle71]

Merci Dorian, Phil et Slory pour vos explications avec image à l'appui

C'est très clair maintenant

On devrait bientôt voir la 1ère partie de la flèche de 60 m

[RyanXIII]

Bonsoir à tous !!!!

après une semaine d'absence à cause d'une panne d'internet :s j'ai le plaisir de voir que la jupe est quasi terminé !!!! Qui plus est nos big mamas sont ou arrive au Vel'


Que de plaisir ! J'ai également lu qu'un groupe de nuit était mis en place est-ce vrai ?

En tout cas demain je pense qu'une page de la rénovation du stade va se tourner avec la jupe terminé et que la nouvelle va nous offrir de belles photos ( avis au magnifique boulot de ceux-ci , c'est grâce à vous que le forum vie)

je vais enfin pouvoir reprendre mon visionnage des travaux quotidiens merci à tous, Bonsoir !

PS . Bienvenue aux nouveaux!

[BenjyLC]

Envoie moi ta pièce !!!

Bien vu..
Si le dessin de la méga grue de l'actu Arema correspond à la réalité, j'ai raison, sinon tu as raison

Edit: Je vais essayer d'expliquer mais ça va être dure ^^
Dans la configuration du dessin Arema, il n'y a pas de derrick car il n'est pas nécessaire. Il est nécessaire seulement si on veut incliner la première partie de la flèche (celle du bas) car permet de faire contrepoids. Et sachant que le but principal est de passer au dessus de la jupe, cette première partie n'aura pas d'inclinaison.

Je reste sur mon idée, le t'envois ma pièce si j'ai tort et j'attend la tienne si j'ai raison

[dorian84]

C'est un croquis leur actu...
Envoie la monnaie

[sloryburn]

Si il mette le derrick c'est qui à une raison sinon il s'amuserait pas à le mettre , mais bon on verra

[BenjyLC]

Si il mette le derrick c'est qui à une raison sinon il s'amuserait pas à le mettre , mais bon on verra

Toi qui connais bien les grues, regarde mon post au dessus que j'ai édité, tu comprendras pourquoi je dis ça

[phil76]

Car elle a l'air de correspondre à la configuration de la photo de phil76, mais les mega grues n'auront pas cette configuration (cf actu AREMA).
Donc pour moi, celle là va servir au deplacement des radiales de toit sur le parvis, et les deux mega grues à la mise en place des blocs terminés.

Attention, la photo que j'ai mise était juste une grue simple pour illustrer ma réponse à JJ sur le derrick et le "crochet/poulie".

Pour la grue telle qu'elle va être pour poser les traverses et les contreventements du toit, on va avoir une flèche "coudée" avec une première partie qui va aller chercher au-delà de la jupe en vertical puis une seconde qui va travailler en horizontal/profondeur pour lever les éléments jusqu'à l'endroit adéquat (couat couat) où ils devront être posé.

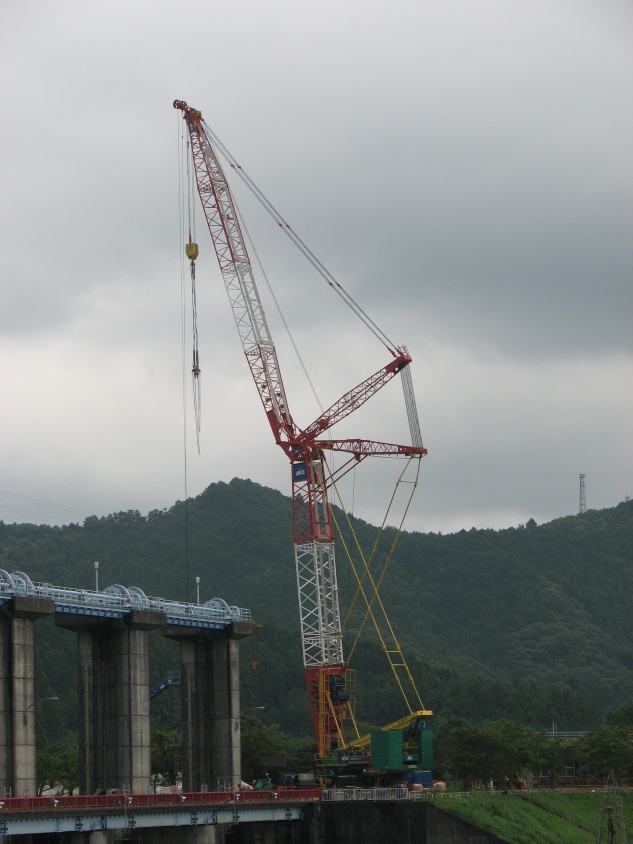

Une grue beaucoup plus complexe de ce genre:

[dorian84]

même flèche droite, sans contre-poids il est impossible de soulever les Traverses, des bloc de 190T avec une portance de 40m minimum pour les mettre en place tout de même (40m c'est la moitié de leur longueur qui est d'environ 80m), donc sans compter le recul de la grue au pied de la tribune

Mais ton explication ce vaut, je penser que pour une charge légère sa passerais, on verra surement demain

[BenjyLC]

même flèche droite, sans contre-poids il est impossible de soulever les Traverses, des bloc de 190T avec une portance de 40m minimum pour les mettre en place tout de même (40m c'est la moitié de leur longueur qui est d'environ 80m), donc sans compter le recul de la grue au pied de la tribune

Mais ton explication ce vaut, je penser que pour une charge légère sa passerais, on verra surement demain

On verra dans les prochains jours. Je prend les paypal, chèques vacances et tickets resto
Si j'ai raison, je prendrai le temps de faire une belle explication et un beau schéma pour expliquer pourquoi il n'y a pas de derrick.

@phil76: je pense pareil que toi, juste que celle qu'on a en ce moment aura la même configuration que celle que tu as mis en photo.

Pour appuyer ma thèse: on a eu des photos d'hier de la grue qui arrivait d'Allemagne, et on voit que ce n'est pas celle-ci. L'autre est en cours de démontage, sachant que les chenilles sont la partie qu'on démonte en dernier, étonnant de les voir si rapidement sur site...

D'un autre côté, avoir Derrick sur une grue ne serait pas étonnant si elle vient d'Allemagne

[phil76]

@phil76: je pense pareil que toi, juste que celle qu'on a en ce moment aura la même configuration que celle que tu as mis en photo.

Tu veux dire la deuxième photo? Celle avec la flèche coudée en 2 parties.

[BenjyLC]

@phil76: je pense pareil que toi, juste que celle qu'on a en ce moment aura la même configuration que celle que tu as mis en photo.

Tu veux dire la deuxième photo? Celle avec la flèche coudée en 2 parties.

Non, la première bleu et jaune, avec juste une flèche et un Derrick.
Mon hypothèse est que celle là va ressembler à la bleu et jaune dans sa configuration dans le but de déplacer les radiales de toit sur le site de montage.
Et que les deux mega grues ne sont pas encore là.
Et je pense que les deux mega grues vont ressembler à ta dernière photo mais sans le Derrick. Car comme la première partie de la flèche ne sera pas inclinée (puisque son seul but est de passer au dessus de la jupe), le derrick n'est pas nécessaire. Donc je pense que le schéma d'Arema correspond avec la réalité.
Si tu regarde ce schéma, il y a la partie "flèche" et la partie "volet variable". La partie flèche va rester à la verticale, donc le Derrick n'est pas nécessaire. Il est nécessaire si tu inclines la partie flèche pour permettre de faire contrepoids.

Je pense que les mega grues auront cette configuration:
