Salut.
Merci pour les photos. J'aimerais savoir a quoi servent les plaque noir au sol?

Je ne sais pas comment cela fonctionne, mais c'est un genre de canalisation. Certains ont un tuyau en dessous, d'autres non.
Quand je suis allé prendre des photos la semaine dernière, une personne de la société qui fabrique ces legos étaient aussi la pour prendre des photo.

Je pense que c'est pour eviter d'ecraser les tuyaux est si une pelle creuse ben il le sentira tout de suite .

[rappha59]

slory j été en tee shirt mauve pantacourt gris

[rappha59]

c est ca dont vous parler ?

[Nicolasbr59]

Mais quand est-ce qu'ils vont poser les arches de ce côté ?

[rappha59]

Mais quand est-ce qu'ils vont poser les arches de ce côté ?

la semaine prochaine elle sont prete tu les vois sur une photo

[ricky]

dans le france football de mardi il y a un reportage sur le grand stade et en illustration ils ont montre grimonprez jorris 2 je crois ,ils sont tres fort a france foot

[Van Basten]

Et une deuxième, un peu plus intéressante...et qui vient du site officiel. Eh ben !!!!

Le hissage se prépare

Le géant d'acier soulevé de 70 centimètres

C'est en début de mois que les équipes d'Eiffel ont lancé le premier test de levage de l'ensemble des poutres longitudinales et transversales. Solidarisées depuis peu, elles ont été soulevées de 70cm aux extrémités ce qui se traduit par un relevage d'environ 10 cm au centre des méga-poutres. (photo1)

Ce premier relevage est nécessaire pour la mise en tension des câbles en précontraintes. Ces derniers se situent dans la membrure basse des méga-poutres. Pour tendre les câbles, celles-ci doivent être dans la même configuration que si elles étaient à 35 mètres de haut. Leur tension est variable de 600 à 900 tonnes.

La précontrainte des méga-poutres par ces câbles -comme pour les ponts suspendus- permet de limiter la flèche -cintrage au centre- des méga-poutres lors de la fermeture des toitures et de réduire la hauteur initialement prévue des méga-poutres de 21mètres à 16,25mètres.

Ainsi grâce à ce dispositif, les spectateurs de la tribune haute verront, sans obstacle visuel, la tribune opposée. Lors de l'ouverture et de la fermeture des toitures, la flèche centrale ne sera que de 25cm.

En parallèle, les deux méga-poteaux côté nord ont été entourés de palées de hissage (photo2). Il s'agit de tour en acier orange d'une hauteur d'environ 40 mètres qui vont servir à hisser la toiture.. A chaque sommet des tours sera installé un plateau avec 3 vérins hydrauliques avaleurs de câbles d'une capacité variable de 600 à 850 tonnes, Les mêmes palées de hissage seront montées au sud des méga-poutres dans les semaines à venir.



Source http://www.grandstade-lillemetropole.com

c'est normal si je comprends un mot sur 2 , et encore...( la com d'eiffage )

peut on expliquer ce paragraphe en le vulgarisant pour les non initiés du BTP .

merci.

[karl]

Salut,

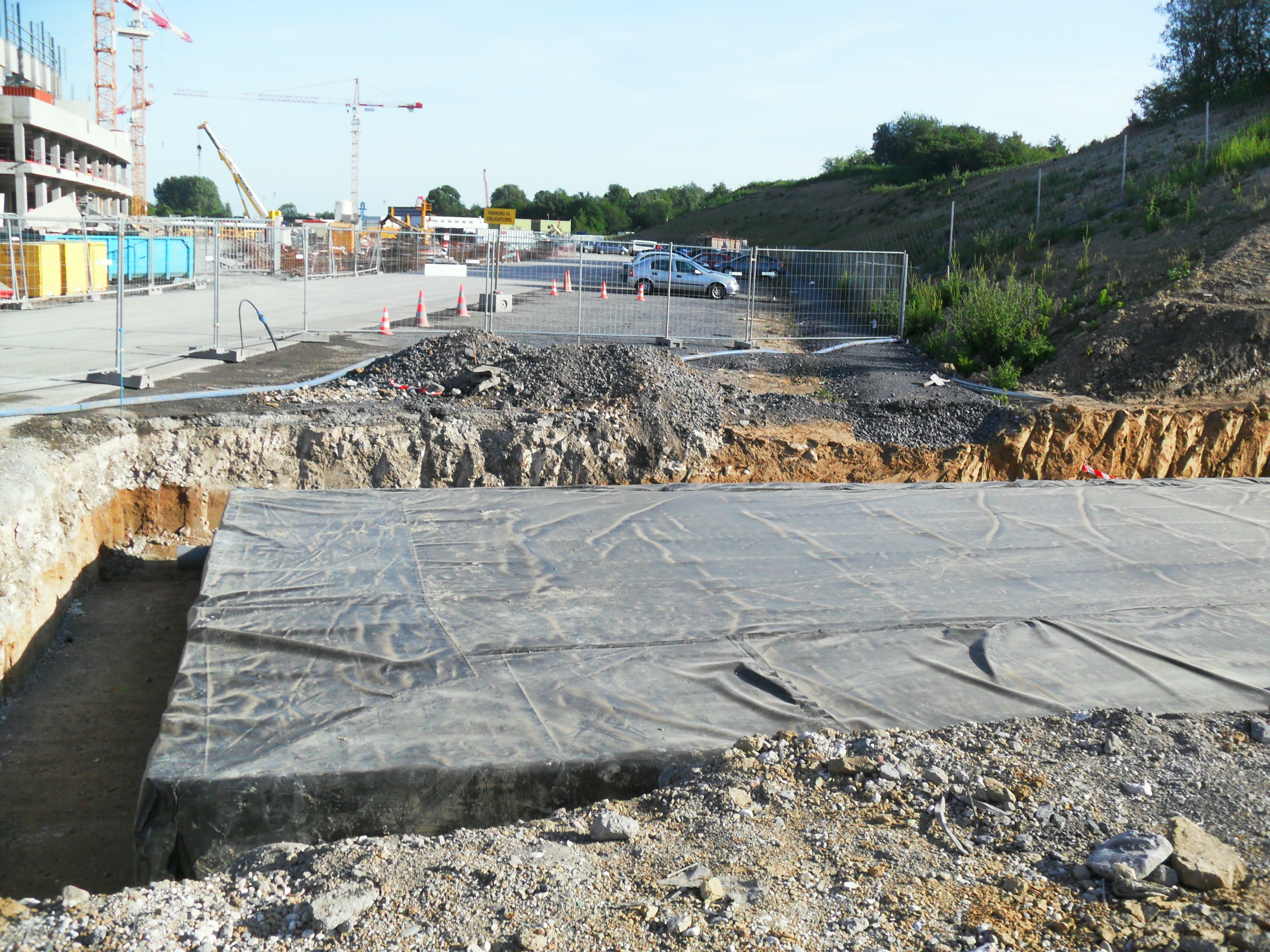

les boites noires j'ai vu, il y a 3 couches de boites superposées, c'est comme un champ de boites.

Est ce l’électricité qui va passer au fond, ou autre. Peut être des bassins de décantation ... Je sais pas si une route va pouvoir être construite au dessus ?

Pour info, si vous vous souvenez du planning dont on discutait en sept ou oct 2010, les poutres devaient être levées au printemps pour le 21 mai 2011.
Si c'est pour le 18 juillet, il y a un peu de retard.

D'ici la mi juin ou fin juin, je pense que les toitures entreront dans le stade, enlever les rails oranges d'approche des toitures, pour ensuite construire les pylônes oranges et installés les vérins hydrauliques.
Il avaient mis plus de 2 semaines pour construire les pylônes oranges,

Question : Comment ont ils fait pour lever de 70 cm les méga poutres ? vu qu'il n'y a pas de grues assez puissantes installées, et côté SUD, il n'y a pas de poteaux oranges d'installés ? avec des petits vérins par le bas des méga poteaux ?

[fredo590]

Nouveau permis déposé

Le 28 janvier dernier, le tribunal administratif de Lille avait demandé aux communes de Villeneuve d’Ascq et Lezennes de présenter avant le 28 mai un permis de construire modificatif. Ceci en raison du recours déposé par l’association « Les 2Sous du Grand Stade » pour deux vices de procédure. Alors qu’il a été déposé vendredi, le permis devra être avalisé par le TA prochainement.

Source http://www.nordeclair.fr

[Aguiloni]

c'est normal si je comprends un mot sur 2 , et encore...( la com d'eiffage )

peut on expliquer ce paragraphe en le vulgarisant pour les non initiés du BTP .

merci.

De ce que je comprend, le fait de poser la méga-poutre sur ses 2 extrémités (les mégas-poteaux) génère une courbure de celle-ci.
C'est comme si tu posais une planche sur 2 tréteaux, elle va s'affaisser au milieu et prendre une forme de "U".
Dans le cadre de la structure métallique, soulever les extrémités de 70cm ne soulève le milieu que de 10cm !! (je trouve la différence énorme)


De ce fait, la hauteur initiale des méga-poutres (distance entre les poutres hautes et basses reliés par les "croix") était de 21mètres.
Avec l'ajout des câbles précontraint dans la poutre basse, ça limite la courbure de la méga-poutre et ainsi diminué la hauteur à 16,25mètres.
Cette réduction de hauteur permettra aux spectateurs en haut de tribune de voir ceux d'en face sans être gêné par les méga-poutres.

Par contre, je suis preneur d'explication sur la technique des câbles précontraints.
Ils vont tirer un seul câble entre les deux extrémité ? plusieurs câbles entre chaque base de "croix" ?

[fredo590]

Par contre, je suis preneur d'explication sur la technique des câbles précontraints.
Ils vont tirer un seul câble entre les deux extrémité ? plusieurs câbles entre chaque base de "croix" ?

Alors, si mes souvenirs de cours sont bons, pour ce qui du principe de precontrainte, ça se passe comme ça.

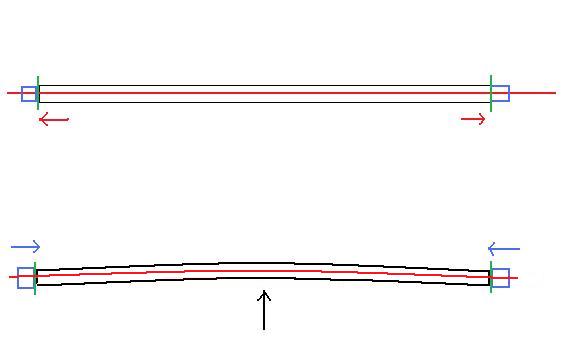

D'abord, les câbles d'acier (en rouge) passent dans la partie basse de la poutre (sur toute la longueur). Les extrémités de ces câbles traversent des dispositifs de blocage (traits verts) placés aux deux extrémités de la poutre. Ensuite, on installe des vérins hydrauliques de mise en tension aux deux extrémités des câblespuis on les bloque dans les vérins.
Les câbles sont mis en tension (flèches rouges) à l’aide des vérins qui prennent appui sur la poutre. Lorsque la tension et l’allongement désirés sont obtenus, on bloque les câbles avec les dispositifs installés aux abouts de la poutre.
La tension des câbles se reporte sur la poutre et la comprime. Cette compression engendre une cambrure de l’ensemble vers le haut.

image 1.jpg (12.79 Kio) Vu 3845 fois

Lorsque la charge passera, il y aura une légère incurvation vers le bas mais ça sera du coup moins important que si il n'y avait pas la précontrainte.

Je sais pas si c'est très très clair, mais voilà "en gros" le principe.

Sur le chantier, en bas des mega-pylones, des vérins ont donc dû être installé pour cette étape du chantier, p'têt même qu'ils y sont encore ?! Slory pourrait p'têt y jeter un petit coup d'oeil et aussi d'APN si il en a l'occase ?

[Aguiloni]

Merci pour l'explication !! C'est clair et ça semble coller avec ce qu'ils vont faire sur la structure métallique.
Ils ont dû bien se creuser la tête lors des développements les ingénieurs d'Eiffage !!
Dommage que leur service communication ne soit par à leur hauteur...

[fredo590]

Ils ont dû bien se creuser la tête lors des développements les ingénieurs d'Eiffage !!
Dommage que leur service communication ne soit par à leur hauteur...

C'est une technique qui existe depuis plus de 80 ans. Elle est beaucoup utilisée pour la construction des ponts suspendus en béton. L'archi a dû trouver la solution assez rapidement, par contre après, il a peut-être planché un peu plus pour l'adapter aux structures du stade. Je sais pas si c'est souvent utilisé avec des poutres métalliques...

[Rémi]

Infos: Ce soir pour leur match face à Rennes au Stadium à 21h. Les joueurs du Losc arboreront le nouveau maillot officiel de la saison 2011/2012 !
Sources: http://www.allyouneedislosc.fr/ et https://www.facebook.com/pages/All-you-need-is-Losc/146507318737104

Désolé c'est pas le sujet du topic, mais je me suis dit que ça pouvais quand même intéréssé certains d'entre vous !

[figoress]

Infos: Ce soir pour leur match face à Rennes au Stadium à 21h. Les joueurs du Losc arboreront le nouveau maillot officiel de la saison 2011/2012 !
Sources: http://www.allyouneedislosc.fr/ et https://www.facebook.com/pages/All-you-need-is-Losc/146507318737104

Désolé c'est pas le sujet du topic, mais je me suis dit que ça pouvais quand même intéréssé certains d'entre vous !

Le match c'est dimanche !
